蝶閥

電動不銹鋼襯氟蝶閥

　　不銹鋼電動蝶閥產品概述

　　全不銹鋼電動蝶閥是工業管道中應用最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。不適用于有顆粒和溫度偏高的工藝介質中。電動執行器控帛部分有開關式和調節式等。

　　不銹鋼電動蝶閥特征

　　1、密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象，選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

　　2、閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好

　　3、閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座

　　4、法蘭對夾孔連接適用多種標準,有不銹鋼閥體與FTFE閥座可選

　　5、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

　　6、蝶板采用框架結構，強度高，過流面積大，流阻小。

　　7、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

　　8、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

　　9、本閥結構獨特，操作靈活，省力，方便。

　　不銹鋼電動蝶閥

　　參數

電動執行器	普通開關型、無源觸點開關型電位計型帶電阻輸出電位計型帶4-20mA 調節型輸入輸出4-20mA
防爆電動執行器	EX dⅡBT4 EX d11 CT6 調節型、開關型
電壓	AC220V AC110V AC380 DC12V DC24V DC110V
公稱通徑	DN50-600mm
公稱壓力	1.6MPa
適用溫度	PTFE:-30~+120℃
連接方式	對夾式
閥體結構	A型
閥體材質	304、316
閥板材質	304、316
閥座襯里	PTFE、EPDM
適用介質	蒸汽、水液，氣體等

　 主要零部件材料

零件名稱	材料
閥體	HT250 WCB SUS304
蝶板	球墨鑄鐵鍍鎳磷不銹鋼304、316
閥軸	2Cr13 SUS304
密封圈	NBR、EPDM 、VITON、PTFE

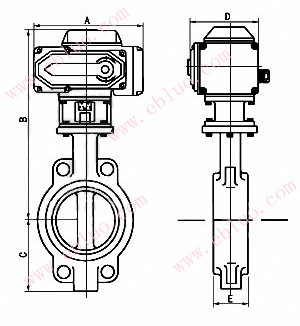

公稱通徑DN	A	B	C	D	E	額定功率	額定電流
壓力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6
40	155	349	57	104	32	15W	0.2A
50	155	353	62	104	43	15W	0.2A
65	155	362	70	104	46	15W	0.2A
80	155	368	89	104	46	15W	0.2A
100	208	392	106	115	52	25W	0.5A
125	208	407	120	115	56	25W	0.5A
150	208	446	132	115	56	25W	0.5A
200	256	489	164	127	60	50W	0.8A
250	256	514	200	127	68	50W	0.8A
300	256	568	238	127	78	90W	1.0A
350	288	629	280	164	78	120W	1.2A
400	288	662	302	164	102	120W	1.2A
450	288	693	335	164	114	150W	1.2A
500	288	729	360	164	127	150W	1.2A

　　不銹鋼電動蝶閥執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

案例展示更多>>
